Kuntong坤通 KTM-DTC-HDMI-4K60TL 编解码一体节点

产品概述

Kuntong坤通KTM-DTC-HDMI-4K60TL编解码一体节点支持4K超高清视频输出，采用网络分布式架构，系统中任意一个单元故障均不影响系统继续运行，仅影响该单元对应的局部功能，实现真正意义上的高容错性；支持HDMI、DVI等常规信号类型接入，支持LCD、DID、DLP、LED等大屏拼接处理等功能。该编解码一体节点可广泛应用于会议室、展厅、指挥中心等音视频传输领域。

功能特点

1.采取真正的一体化设计，支持同编同解一体化功能：在远程视频会议场景中支持将远端视频画面经过视频会议终端输出到一体化节点编码进入本地分布式系统，同时将本地信号解码输出到视频会议终端然后上传到远端达到互联互通，节点支持同编同解，节省系统成本。

2.支持软件定义硬件产品功能：支持软件界面设置硬件节点设备类型，支持设置为输入节点（编码节点）、输出节点（解码节点）、一体化节点（编解码节点）、坐席输出节点（坐席节点）。

3.支持节点HDMI输出分辨率最高支持4K@60，并兼容3840x2160以下的所有分辨率，输出分辨率大小可根据需求自定义分辨率大小；支持节点HDMI输入最高分辨率4K@60, 并兼容3840x2160以下的所有分辨率，输入分辨率大小可根据需求自定义分辨率大小。

4.支持全场景精准同步功能：安防场景、电脑投屏场景、显卡拼接大数据场景等全场景下，画面精准同步，同步精度为50us。支持多头显卡拼接的超高分如GIS,PGIS，SCADA等超高分辨率的画面精准同步。

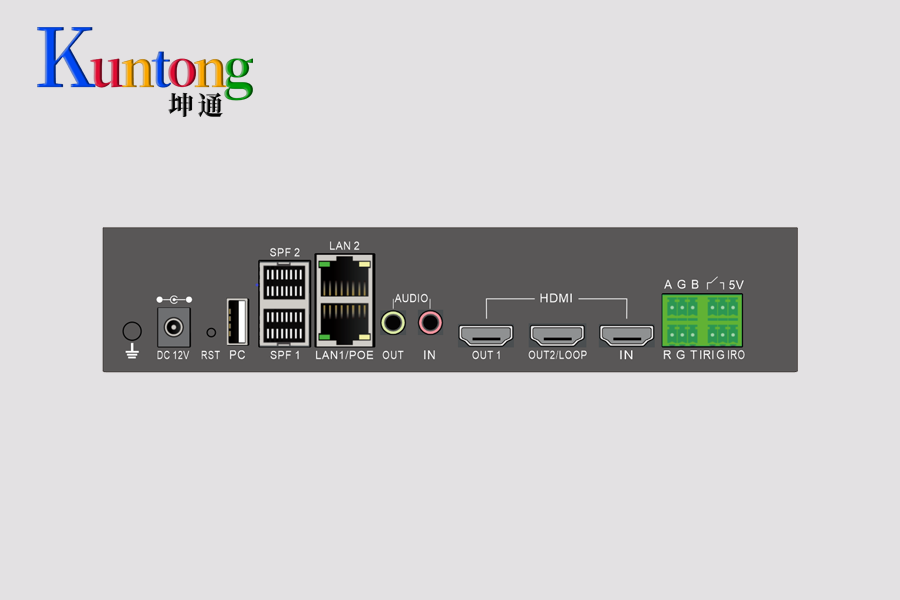

5.节点接口：视频输入：1路HDMI，支持3840x2160@60Hz,可内嵌数字音频；视频输出：2路HDMI，支持3840x2160@60Hz,可内嵌数字音频；模拟音频输入：1路Ф3.5mm，模拟音频输出：1路Ф3.5mm；网络接口：2路RJ45，支持POE供电，2路光纤（Fibre）1000Mbps，1路RS232(凤凰端子)、1路RS485(凤凰端子)、2路IR(凤凰端子)，1路继电器，5路USB(TYPE A) 。

6.支持超强的解码能力和画面处理能力：单屏节点支持解码1路7680*4320@60，4路3840*2160@60、8路4K摄像头信号、16路1080P@60、32路1080P摄像头信号、最高同时解码64个画面。支持画面叠加开窗、漫游开窗、跨屏开窗、回字形图像拼接显示。

7.支持编解码协议:音频支持G.711.G.722等;视频支持H.264、H.265、RTSP等协议;支持音视频加嵌、解嵌、同步和异步传输处理。支持定码率和变码流传输,码流可调范围128kbps~40Mbps;支持根据网络环境，自适应码率传输，保证系统可靠性。

8.节点采用Linux系统,长时间运行不宕机，采用领创的芯片核心温度监控显示于OLED屏幕上，并且系统自动侦测芯片温度，自动调整适应系统功耗，从而提升系统稳定。

9.支持红外透传和学习功能：不需要空调等外设的红外协议，上位机支持红外透传设置和红外学习功能，并且把红外学习的数据存储应用，实现红外学习，红外发送的功能，解决老旧设备因无协议无法对接的问题。

10.支持串口透传和转发功能：上位机设置串口透传和转发，实现串口数据从一个节点进来，另一个节点的串口出去。支持RS232、RS485、继电器、IR环境控制；支持RS232串口波特率4800、9600、115200、384000等，支持透传和转发模式。

11.支持RTMP推流和RTSP拉流功能：对输入的信号，可以配置RTMP推流地址，把RTMP流推送到指定的网络地址上去。支持通过节点无需经过服务器或其他设备可以进行RTSP信号上墙，支持标准RTSP拉流，可以同时拉取3路码流。

12.支持鼠标、键盘透传，电脑主机不能直接通过节点的USB接口进行数据交互，从而保证系统保密性、安全性要求。

13.支持当前编码速率查看，支持电源、网络、HDMI接口和设备信息状态指示灯显示；支持设备名称修改，支持OSD台标和设备名称的中英文创建和修改，保证输入节点的名称和所处位置相对应。支持POE供电及外部供电两种模式供电互备。

14.支持音视频同步和音视频分离功能：可以切换视频源的时候，同时切换对应的音频源，实现音频视频同步开启；也可以单独开启视频或者单独开启音频，实现音视频分离。支持分布式系统中多个节点设备模拟音频输入输出或数字音频的任意输入输出，内嵌音频混合矩阵。

15.支持屏幕左右竖向条幅功能：支持无需外加字幕机在大屏左边右边开窗显示竖向文字如标语和值班信息；竖向文字信息位置字体大小颜色等信息均方便修改。支持大屏滚动矢量字幕如欢迎词，字体大小位置颜色滚动速度都支持及时修改及时呈现。

16.支持远程KVM控制:鼠标光标进行多屏间跨屏、漫游时无延时;支持跨屏、漫游鼠标操作；每个操作员的桌⾯可放置多台显⽰屏，每台显⽰屏上可以显⽰系统内任意信号源，操作员通过⼀套⿏标、键盘在众多信号中进⾏灵活选取及⾃主操控。

17.支持Windows、Linux、MAC、国产Kylin等跨平台操作，无需额外软件支持，可实现用户账号设置并为账号分配权限。

18.支持鼠标跨屏，跨屏数量不限，授权后任意席位可设置跨屏参数，跨屏操作时，实时提示当前激活信号源，并支持多头显卡鼠标跨屏。

19.支持坐席之间的相互推送，实现信号共享KVM功能，支持USB口连接电脑实现远程鼠标键盘控制。支持坐席间的推送、坐席推送大屏、坐席抓取大屏幕回坐席。

20.支持坐席与电脑服务之间U盘拷贝：支持位于大厅的坐席节点的U盘与位于机房的电脑服务器远程互相文件拷贝。支持坐席间的语音对讲，支持一方坐席发起语音会议和共享电脑桌面与另一方坐席进行视频会议。

21.作为输入节点时，支持采集1路YUV4:4:4 3840x2160P@60并编码，或同步采集2路3840x2160P@30fps高清视频信号并同步编码；作为输出节点时，支持同时解码4路3840x2160P@60fps高清视频信号，支持YUV4:4:4 3840x2160P@60解码并显示，支持画面平铺、缩放、叠加、分割等，支持同步输出2路不同的高清视频拼接合成画面。

22.支持端到端的系统延时≤20ms低延时模式，444高画质效果。

23.支持多重备份管理系统：DC12V和POE保证系统电源备份冗余，光网双重备份、电口双重备份，光电双备份。

型号说明

KTM-DTC-HDMI-4K60TL：KT表示坤通简写、M表示会议室、DTC表示分布式会议、HDMI表示HDMI输入输出接口、4K60表示4K分辨率60Hz、L表示浅压缩。

技术规格
