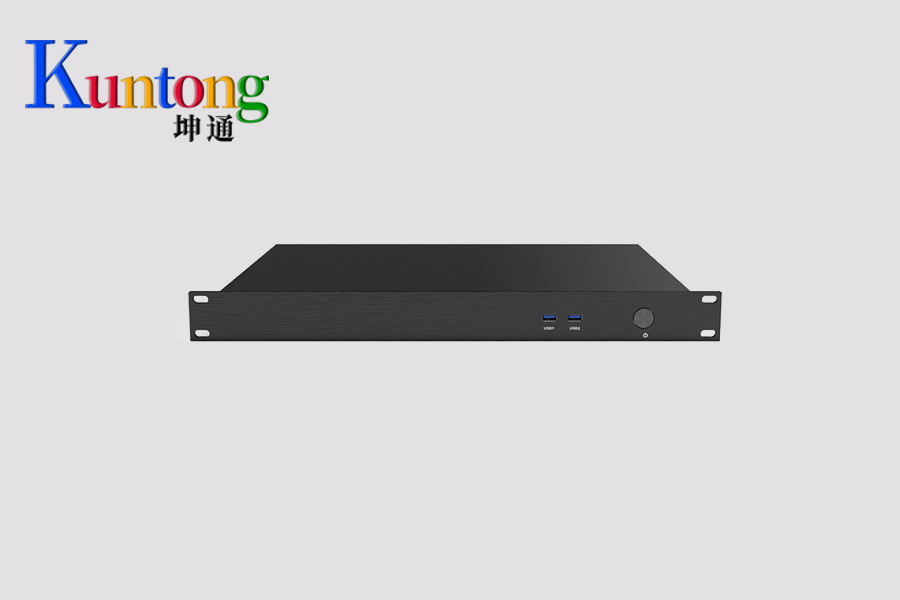

Kuntong坤通KTM-ENC-RU2H4N录播主机

产品概述

Kuntong坤通KTM-ENC-RU2H4N录播主机是一款集4K数字音视频采集、音视频编解码、音视频处理、4K视频录制、视频点播、视频直播、视频导播、运维管理等功能于一体的设备。设备采用工业级别高性能低功耗ARM架构多核处理器，采用国产自主嵌入式操作系统设计开发，确保系统可靠稳定。该产品以智能便捷操作为基础，用户理念为核心，具有安装简便，操作简单、维护容易等优点，面对各类应用场景，通过该设备实现音视频相关需求，为用户提供一体化解决方案。简单明了的设计UI设计，特别适合会议、培训、医疗等需要多路信号导播、录制、存储、直播的应用场景。

功能特点

1、终端采用高度集成设计，单机可实现音视频采集、音视频编解码、音视频处理、视频录制、视频点播、视频直播、视频导播、远程互动、运维管理控制等功能；

2、终端为标准1U机架式设备，便于安装部署，并要求录播主机为非壁挂式架构，不存在机身显示屏等产生其他视频、强光源变化从而影响学生课堂专注力；

3、主机采用嵌入式架构设计，ARM多核处理器，采用国产自主嵌入式操作系统，非Windows系统、非 Android系统，支持7*24小时工作；

4、为保证音视频效果，降低录播课室环境噪声，同时保证终端主机系统正常散热，终端采用无风扇散热设计，噪声<26dB；

5、为实现更高效率和更好质量的音视频编码技术，视频编解码协议支持H.264、H.265可调，视频编码码率支持512kbps~20Mbps可调，视频分辨率支持640x360~3840×2160可调；音频采用高品质 AAC 音

频编码技术，采样率48KHz；

6、终端支持智能组网，摄像机即插即用。摄像机可在独立网段单独工作，不影响原有网络，独立工作，互不影响；

7、终端支持多种类型视频信号接入，支持标准网络视频信号接入、高速数字信号、USB视频信号接入；

8、终端支持多种开关机模式，包括上电自启动、定时启动、常规启动等方式；

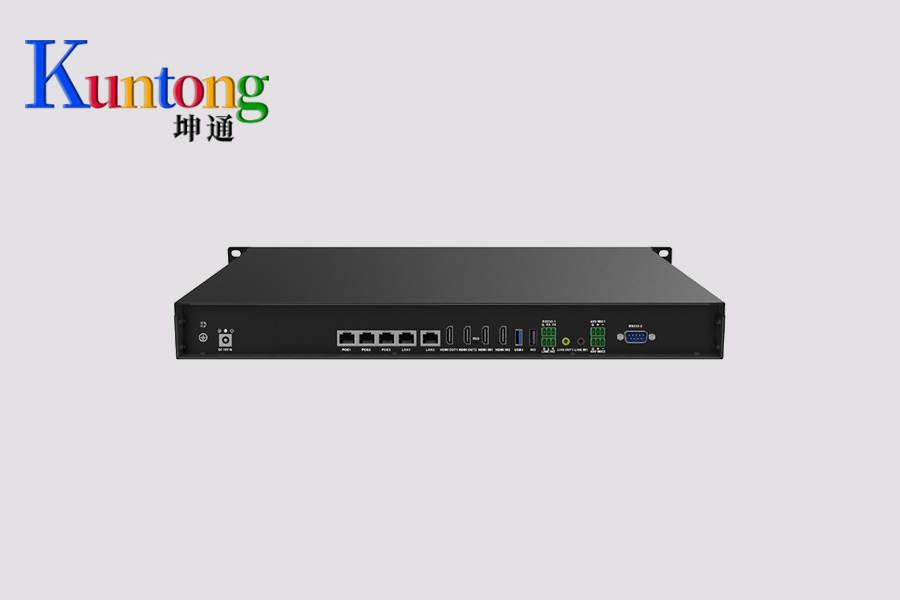

9、支持2路HDMI输入接口并具备音频采集能力，可通过系统设置控制音频采集打开或者关闭，输入接口最大可支持4K分辨率，并向下兼容1080、720等常规分辨率；

10、支持2路高清视频输出，并具备音频输出能力，输出接口最大可支持4K分辨率；

11、支持2路线路立体声音频输入，且输入接口采用不同的接口形态和运放倍数设计，以便满足不同类型的音频信号接入；

12、支持1路线路立体声音频输出，支持双声道输出；

13、支持2路幻象供电麦克风输入,支持音频平衡传输，且2路接口均支持 48V 幻象供电；

14、支持5路RJ45接口，2路接口为1000/100/10Mbps自适应网口，并支持IPv4、IPv6双协议栈，适应互联网通信发展需求,其中3路支持POE，POE需支持IEEE802.3at、EEE802.3af标准规范，供电功率根

据所接入相机自适应，单路供电输出功率最大可达到30W；

15、支持1路RS232接口，可接入中控主机、导播键盘、控制面板等设备，对终端进行相关功能控制；

16、支持4个USB接口；

17、终端可选配内置互动功能，无需增加云端/本地互动服务器，终端即可实现十方远程互动，同时可支持外扩自主互动平台服务器实现大规模互动场景，最大可扩建至10000方以上的应用场景；

18、终端内置HID控制，可实现在终端上直接操作所接入终端的电脑

19、终端具备Reset复位键，支持硬件复位功能，可通过Reset复位键实现整机系统还原；

20、终端内置高速稳定1TB硬盘，用于录制文件本地存储数据，支持存储空间扩展；

21、终端供电方式采用DC 19v安全供电，具有低功耗环保特性；

22、终端支持通过互联网平台查看设备实时状态、固件版本等信息并且可实现对设备的开关机、录像开关、直播开关等运维控制操作，并支持通过平台实现的单台终端、批量终端的远程升级。

录播软件功能：
1、系统软件安装于终端主机内，基于B/S及C/S双管理操作界面架构，支持本地导播、远程导播，导播画面响应快，延时低；

2、系统软件集视频实时预览，视频导播切换、云台控制，录制/直播控制，字幕、台标LOGO、OSD、片头片尾、直播监视、视频点播等多功能于一体；

3、系统支持多种控制方式，可对终端设备进行录制、直播、互动、导播等控制，控制方式包括：web后台、本地导播、安卓APP、PC客户端；

4、系统支持在导播界面可实时观看电影、电脑、电脑2、教师特写、教师全景、学生特写、学生全景、互动等至少8路视频通道画面，同时支持通过点击画面进行切换；

5、系统支持可选择任意画面通道进行录制，最多可同时录制8路画面通道，支持生成MP4或TS格式标准视频文件；

6、系统支持异常视频资源修复功能，支持对设备异常断电、宕机造成的异常损坏视频文件进行修复；

7、系统支持录制时长设定， 录制时长到达后自动停止录制；

8、系统支持开机录制功能、设备开启自动录制，支持定时录制功能、可设置8组定时录制任务，支持录制倒计时功能，可自定义倒计时时间；

9、系统支持循环录制，当存储容量快满时，系统会自动删除时间靠前的视频，来存储新录制的视频，避免造成存储不足导致无法录制的现象；

10、所录制的视频文件可存储在本地硬盘，也支持通过FTP上传至平台、FTP上传具备定时、实时、闲暇等上传模式，同时支持用户随时通过录播主机点播回放视频，并可使用移动磁盘或硬盘拷贝下载；

11、系统支持U盘等外部存储接入主机后，实现本机与U盘同步录制保存的功能。主机正常录制的同时，另存为一份文件保存到U盘中；

12、系统可选择任意画面通道进行直播，最多可同时直播8路画面通道，支持不少于RTMP（push）直播、RTMPS (push)、HLS直播等3 种不同直播模式，以适应不同场景直播需求。支持主机开机后自动开

始直播功能；支持定时直播功能，提供不少于8组定时直播设置功能；

13、系统内置流媒体广播功能，在无需部署任何平台服务器的前提下，可通过网络将直播画面实时推送到指定分组的观看端。观看端无需进行任何操作即可直接观看高清直播，最大可支持并发50个点；

14、系统内置导播算法，支持人工手动导播模式，半自动导播模式、自动导播模式多种导播模式，可根据不同场景无缝切换所需的模式；

15、自动导播支持灵活自定义设置，可根据用户习惯设置导播优先级、导播通道、默认画面、过渡画面、过渡时间、画面停留时间，从而有效规避因画面切换过快、画面镜头杂乱导致最终视频观看体验不佳

的情况；

16、系统支持双路HDMI多媒体电脑画面侦测算法，无需在多媒体电脑上安装任何程序即可探测移动鼠标、操作课件翻页等动作并将电脑画面切入导播画面，支持对多媒体电脑画面检测区域设定，最多可绘

制5个检测区域，便于屏蔽弹窗、任务栏区域；

17、系统支持相机控制，可以对相机进行放大缩小变焦调节、上下左右控制、云台转动灵敏度等控制，同时支持为每路相机设置/调用≥8 个预置位，满足导播过程中快速调用的需求；

18、系统支持手动模式鼠标点击跟踪功能，可在通过点击导播视频画面，系统将以点击坐标为中心，控制摄像机进行转动，快速定位。并支持使用鼠标滑轮控制摄像机变焦；

19、系统支持8种画面布局模式，包括单画面、画中画、双分屏、三分屏、四分屏等布局，并支持自定义布局画面，满足个性化需求；

20、系统支持11种转场切换特效，包括淡入淡出、格栅、上切、下切、左切、右切等主流转场切换特效，使画面切换柔和自然；

21、支持对接在线语音转写功能，实现将语音转写成文本并自动生成字幕；

22、支持二维抠像功能。将人物从绿幕或蓝幕背景中抠出来，与电脑画面融合，合成一路电影画面；

23、支持设置5条预设字幕，支持对字幕字体、文字大小、颜色进行设置，可支持通过拖拽方式自定义字幕显示位置；

24、支持设置5个预设台标，台标大小比例支持自定义调节，台标显示位置支持通过自带的常用位置快捷快速设定，同时支持自定义拖拽调节台标大小比例及位置；

25、支持设置5个预设片头片尾，支持自定义片头片尾持续时间，同时支持通过U盘接入终端的方式，将U盘内的图片作为片头片尾素材；

26、系统界面自带虚拟软键盘，无需外接 USB 键盘，即可进行中英文、数字、符号输入等操作功能；

27、系统支持对视频文件进行点播回放，拖拽播放进度条播放，视频文件下载；

28、系统支持网络检测功能，可对当前终端所接入网络的状态进行检测，包括：网络稳定性、上下行速度等信息；

29、系统支持导入导出终端配置文件，方便用户进行升级、调试、后期维护。

型号说明

KTM-ENC-RU2H4N：KT表示坤通品牌、M表示会议室、R表示R系列、U表示4K30超高清分辨率、2H表示2路HDMI输入、4N表示4路网口。
