产品概述

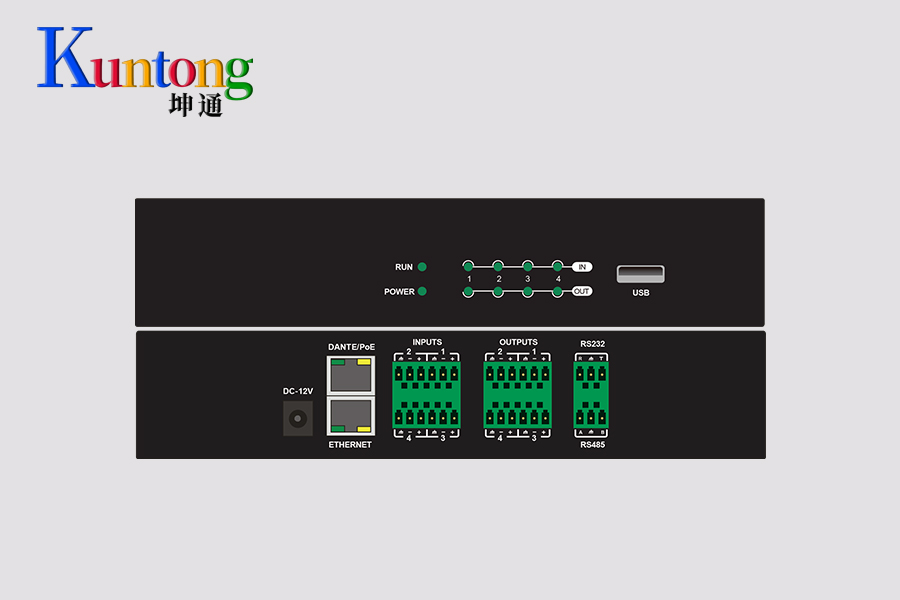

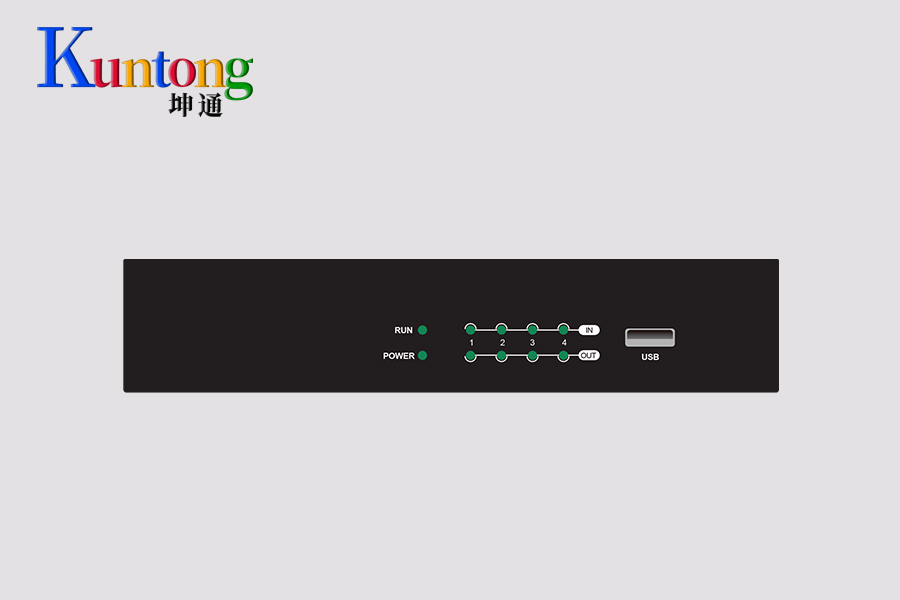

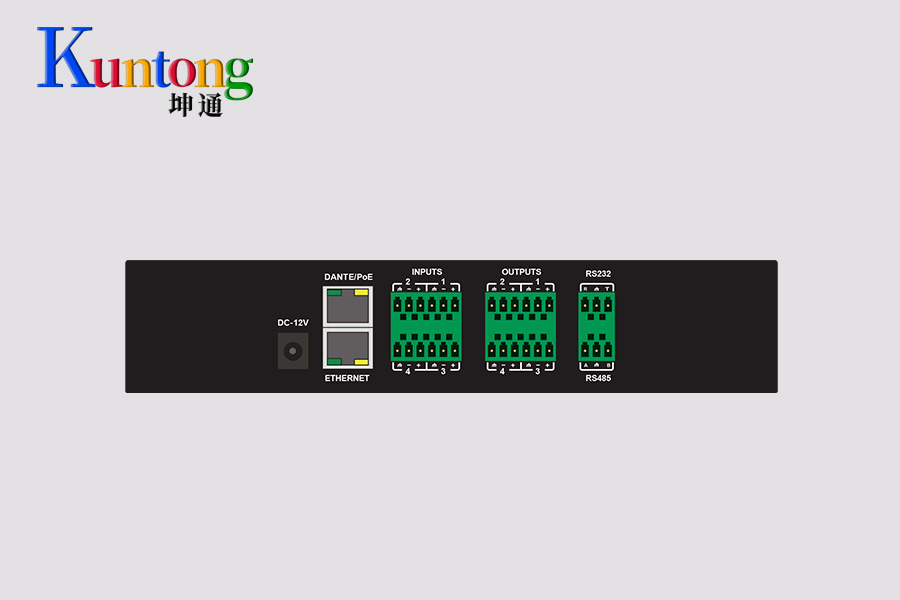

Kuntong坤通KTM-DAP-0404 4进4出数字音频处理器是杭州利旺智能科技有限公司推出的新一代数字音频处理器，该处理器采用业界领先的ADI DSP SHARC 21489，40bit DSP浮点运算引擎最高工作频率可达450MHz，提供AFC、AGC、AEC、ANC、AM、ANS等核心音频处理模块，拥有用户自定义操作界面、具备声光电的中控控制能力等技术特色。可满足各类场所音频处理的需求，如视频会议室、智能会议室、多功能报告厅、培训教室、会议中心、礼堂、行政中心等。
功能特点
1. 模拟输入通道：4；
2. 模拟输出通道：4；
3. 处理器：ADI SHARC 21489@450 MHz SIMD；
4. DSP处理能力：400 MIPS，1.6 GFLOPS；
5. 采样率：48 kHz，± 100 ppm；
6. THD+N：<-100dB @17dBu；
7. 输入动态范围：110dB；
8. 输出动态范围：112dB；
9. 处理软件为可配置式，每个通道根据需求自由更换处理模块；
10. 提供8台设备同时在线操作；
11. 内置一进一出的USB声卡，支持音乐播放、录制和软视频会议（如：ZOOM，腾讯会议，钉钉会议等）；
12. 最大4通道独立AEC，最大回声尾长时间：512ms，收敛率：60dB/S, 回声消除幅度：60dB；
13. 独立通道的AFC（反馈抑制），采用陷波式算法，传声增益提升幅度：10dB;
14. 自适应噪声抑制（ANS），无需依赖庞大的噪声特征数据库，内置噪声消除技术，让声音采集信噪比提升15dB；
15. 自动增益（AGC）、自动控制信号波形和音调在合适的范围，自动增益控制：-6dB至+18dB、自动均衡控制：-12dB至+12dB；
16. 闪避器(Ducker)、噪声增益补偿器(ANC)、增益共享自动混音(AM)、门限自动混音（Gate Mixer）；
17. 12段英式参量均衡，提供5种滤波器选择：Parametric, Lowshelf, Highshelf, Lowpass, Highpass；
18. 提供终端用户订制操作界面，最大支持30台设备同一个界面管理；
19. 具有中央控制功能，可对系统中的电源、信号切换、环境控制、音频等整体控制，实现一键开启系统所需要的功能。
型号说明
KTM-DAP-0404： 4进4出数字音频处理器
技术规格
|
处理器： |
ADI SHARC 21489 |
|
采样率/量化位数： |
48K/24bit |
|
模拟输入、输出通道数量： |
4 x 4 |
|
输入增益： |
0/6/12/18/24/30/36/42/48 dBu |
|
幻象电源： |
+48V/10mA max |
|
频率响应(20~20kHz)： |
±0.5dB |
|
最大电平： |
+18dBu |
|
THD+N： |
<-100dB @17dBu |
|
动态范围(模拟通道)： |
110dB |
|
输入动态范围： |
110dB |
|
输出动态范围： |
112dB |
|
通道隔离度 @1kHz： |
108dB |
|
输入阻抗(平衡接法)： |
5.4KΩ |
|
输出阻抗(平衡接法)： |
600Ω |
|
系统延时： |
<3ms |
|
工作电源： |
DC12V/PoE48V |
|
尺寸（宽x深x高）： |
215 x 162x 44mm |
|
运输重量： |
2KG |
*性能和指标如有变化，恕不另行通知
*所有图片仅供参考，具体以实物为准
