产品概述
Kuntong坤通KTM-CKC-20 多功能PTZ摄像机控制键盘是杭州利旺智能科技有限公司推出的可调节摄像机白平衡、曝光、聚焦以及变倍等摄像机关键参数，可根据需求快速设置7个摄像机快捷键，并支持最多1000个摄像机信息保存，快速打开当前摄像机菜单，结合预览屏或者画面屏幕实现功能操作，支持VISCA、VISCA Over IP、VISCA TCP、PELCO P/D、Onvif以及NDI控制协议，支持自动识别协议的一款多功能PTZ摄像机控制键盘。
功能特点
1. 四维精准摇杆+三维刻度旋钮+人体工学Zoom键
可调节摄像机白平衡、曝光、聚焦以及变倍等摄像机关键参数；
2. 内置3英寸彩屏
通过拉流协议支持当前摄像机画面实时预览（仅NDI HX2以及RTSP）；
3. 支持7个摄像机选择快捷键
可根据需求快速设置7个摄像机快捷键，并支持最多1000个摄像机信息保存；

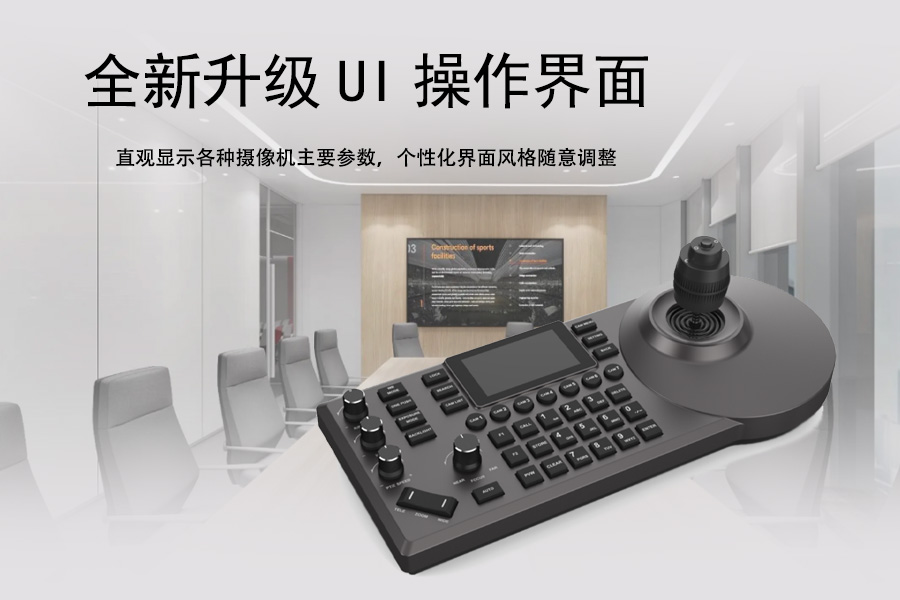

4. 全新升级UI操作界面
直观显示各种摄像机主要参数，个性化界面风格随意调整；
5. PTZ摄像机菜单远程操作
快速打开当前摄像机菜单，结合预览屏或者画面屏幕实现功能操作；
* 此功能建议配合我司摄像机适用
6. 白红双色背光硅胶按键
高质量硅胶，手感出色，支持白、红背光，光线不足环境中也能流畅操作，支持字母和常用字符输入，可对摄像机命名、地址编辑等操作；
7. 支持一键锁定按键
一键锁定键盘按钮，有效减少误操作；
8. 多重控制协议，适用大部分场景
支持VISCA、VISCA Over IP、VISCA TCP、PELCO P/D、Onvif以及NDI控制协议，支持自动识别协议。
* 升级NDI功能需要额外许可证，详细咨询厂家
9. 丰富的接口，多种连接方式
外置RS-232、RS422/485串口以及RJ45 网络接口，网络接口支持POE功能，减轻布线困扰；
10. 外接tally接口
最多支持8个tally通道
11. 支持自定义按键
支持F1、F2自定义按键，可以根据用户需求设置最佳操作功能。
型号说明
KTM-CKC-20：支持同时接不同品牌的摄像机配合使用,自动切换协议及波特率。
技术参数
|
键盘参数 |
|
|
摇杆 |
四维精准摇杆 |
|
旋钮 |
三维旋钮，支持刻度旋转调节参数，支持按键功能选择模式 |
|
按键 |
高质量硅胶按键，支持白红双色背光 |
|
屏幕 |
3英寸LCD彩色显示屏 |
|
快捷键 |
支持7个摄像机快捷键设置 |
|
提示音 |
按键声音提示开/关 |
|
键盘锁定 |
支持一键锁定功能 |
|
可保存最大摄像机数 |
1000个 |
|
可保存最大预置位数 |
255个 |
|
控制 |
|
|
控制接口 |
RJ45（支持POE和NDI HX2）、RS-232、RS-422/485 |
|
IP控制协议 |
Onvif、VISCA Over IP、VISCA TCP、NDI |
|
串口控制协议 |
VISCA、Pelco D、Pelco P |
|
电源 |
|
|
输入电压 |
12V |
|
输入电流 |
0.25A |
|
POE |
802.3af |
|
额定功率 |
3W |
|
其它 |
|
|
Tally |
最多支持八个通道 |
|
使用环境 |
室内 |
|
工作温度 |
-10度-40度 |
|
存储温度 |
-20度-60度 |
|
外形尺寸 |
332*136*58mm（不含摇杆高度），332*136*116mm（含摇杆高度） |
|
质量 |
约0.8kg |
*性能和指标如有变化，恕不另行通知
