国防科技大学多媒体教室智能音视频系统方案：会议摄像机超高清采集+无损远传+中控主机一键管控

项目概述

本方案专为国防科技大学多媒体教室设计，旨在构建一套集高清视频采集、远距离传输、智能信号切换与集中管控于一体的现代化教学音视频系统。系统以“超高清画质、无损远传、一键式智能管控”为核心设计理念，通过深度融合视频采集与传输、音频处理、信号路由分配、集中控制及智能电源管理等技术模块，打造一个操作极简、运行稳定、扩展灵活的多媒体教学平台。该系统将全面满足多媒体教室在理论授课、远程教学、学术研讨及视频会议等场景下的复合型使用需求。

系统组成与设备选型

视频采集系统

视频采集前端选用坤通KTM-VCC-FHD12U高清视频会议摄像机。该摄像机支持1080P全高清视频输出，具备12倍光学变焦能力，可实现远距离特写抓拍，满足教室内对讲台、板书及演示细节的清晰捕捉需求。摄像机同时支持USB 3.0即插即用免驱接入，并配备HDMI输出接口，便于与各类主流显示及处理设备灵活对接，具备良好的兼容性。

信号传输与分配系统

为实现多路高清视频信号的远距离无损传输与灵活调度，系统采用以下核心设备：

远距离传输：部署坤通KTM-EXT-HDMI200 HDMI网线延长器。该传输器可通过六类网线将1080P@60Hz高清信号稳定传输至200米，满足多媒体教室内部署的灵活性。

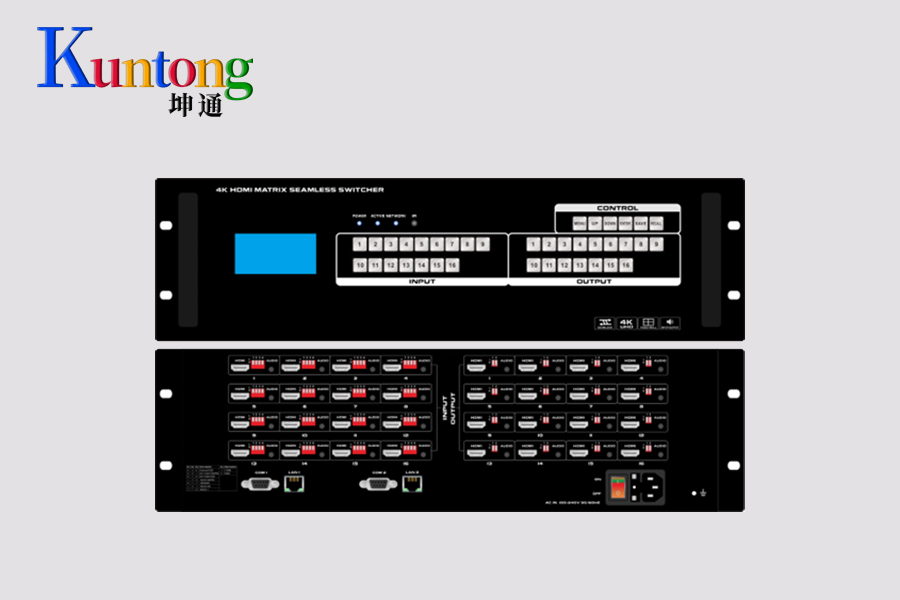

信号路由核心：配置坤通KTM-HDMI-1616-4K30无缝固化矩阵。该矩阵支持16路HDMI输入与16路HDMI输出，采用四核四链路核心芯片，数据处理速率高达32Gbps，支持4K@30Hz分辨率及无缝快速切换，切换过程无黑屏、蓝屏现象。矩阵内置WEB服务器，支持网络远程管理，并具备断电场景自动存储保护功能，确保关键教学数据的可靠性。

信号采集与接入系统

为将高清视频信号接入电脑用于网络直播或录制，系统配备坤通KTM-CAP-1080HDU高清采集卡。该采集卡支持HDMI接口视频采集，最大图像采集分辨率为1920×1200p@60/50fps，通过USB 3.0接口与电脑连接，可实现低延迟、高画质的视频信号采集，便于与各类网络教学平台及录播软件配合。

集中控制与电源管理系统

为将上述众多设备集成至统一的操作界面，简化教师使用流程，系统部署了以下管控设备：

集中控制主机：选用坤通KTM-CCS-3000集中控制系统主机。该中控主机具备8路可编程RS-232/485/422接口、8路红外及8路IO控制端口，可通过编程将矩阵切换、摄像机调用、音频音量调节、投影开关等复杂操作整合为“一键式”场景模式（如“上课模式”、“远程教学模式”等）。其控制APP可直接从苹果商店下载，无需越狱安装，确保系统安全便捷。

人机交互界面：配套坤通KTM-CCS-TOUCH10 10寸中控触摸屏作为本地控制终端。该触摸屏采用10.1英寸电容屏，分辨率1024×600，支持多点触控，运行Android系统，通过百兆以太网接口与中控主机通讯，为教师提供直观、灵敏的图形化控制界面。

系统的电力后勤保障由坤通KTM-SPM-813 8路智能电源管理器承担。该电源管理器提供8组受控电源输出，支持通过RS-232或GPIO方式接入中控系统，实现按预定时序依次启动设备（如先开音源、再开处理器、最后开功放与显示设备），有效避免浪涌电流冲击，并可实时监控系统电压与电流，为昂贵的音视频设备提供安全可靠的工作环境。

系统连线与布局说明

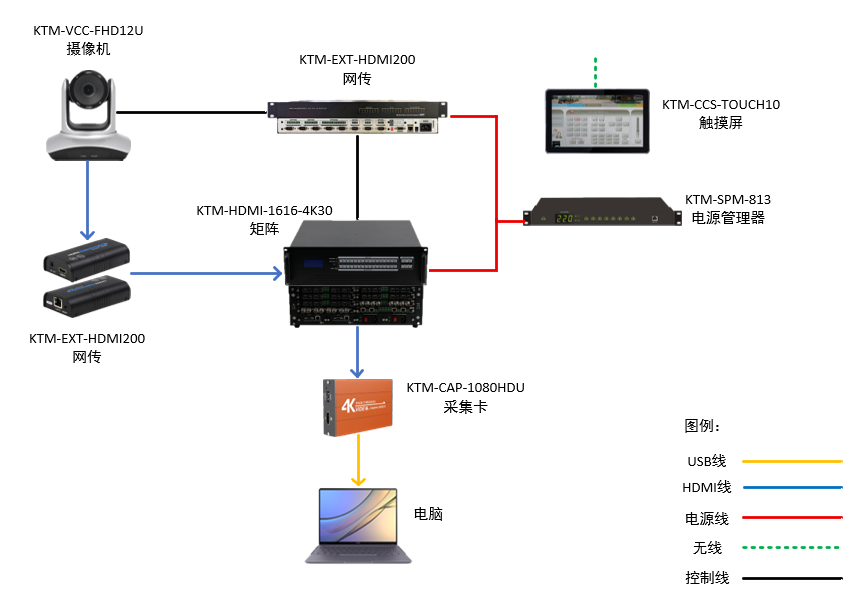

系统连接遵循“信号流清晰、管理集中化”原则：

请点击输入图片描述（最多18字）

视频链路：摄像机、电脑等信号源通过HDMI线缆接入矩阵输入端口；矩阵输出端口连接至投影机、显示器等显示终端及采集卡。

采集链路：矩阵输出信号通过HDMI线连接采集卡，采集卡通过USB 3.0线缆连接至教学电脑，供软件调用。

控制链路：中控主机通过RS-232/485串口线连接矩阵、摄像机等受控设备；通过网线与网络交换机连接，与触摸屏建立网络连接，实现数据通讯。

电源链路：所有设备电源线统一汇总接入电源管理器，实现集中供电与智能时序管理。

系统通过上述架构，构建了一个从视频采集、传输、处理到显示、控制、供电的完整闭环，为国防科技大学打造了一个高效、稳定、智能的现代化多媒体教学中枢。

设备清单

请点击输入图片描述（最多18字）

FAQ常见问题解答

Q1：系统断电后设备配置会丢失吗？

不会。坤通KTM-HDMI-1616-4K30无缝固化矩阵具备断电场景自动存储保护功能，开机后自动恢复记忆，确保关键教学数据和设备配置的可靠性。中控主机同样支持场景预设的持久化存储，断电重启后无需重新配置。

Q2：智能电源管理器如何保护昂贵的音视频设备？

坤通KTM-SPM-813提供8组受控电源输出，可通过RS-232或GPIO方式接入中控系统，实现按预定时序依次启动设备——例如先开音源、再开处理器、最后开功放与显示设备，有效避免浪涌电流冲击。同时支持实时监控系统电压与电流，电流超出预设警告值时数码管闪烁提醒，过载时自动断开全部继电器并发出蜂鸣警报，为设备提供安全可靠的工作环境。

Q3：教师使用这套系统需要专业培训吗？

系统以“操作极简”为核心设计理念。中控触摸屏采用10.1英寸电容屏，图形化控制界面直观灵敏，教师通过触控即可完成设备操作。控制APP可直接从苹果商店下载，无需越狱安装。日常使用中，教师只需点击“上课模式”等预设场景按钮，系统即自动完成设备开机、信号切换、投影开启等全流程操作。

Q4：系统能否支持远程管理和网络直播？

支持。矩阵支持网络远程管理。采集链路方面，矩阵输出信号通过HDMI线连接高清采集卡，采集卡通过USB 3.0连接教学电脑，可实现低延迟、高画质的视频信号采集，便于与各类网络教学平台及录播软件配合使用。中控主机通过网线与触摸屏建立网络连接，实现数据通讯与集中管控。

Q5：设备的扩展性如何？

系统具备良好的扩展灵活性。中控主机支持级联功能，级联后可扩展出更多的控制接口；矩阵支持视频信号接口卡即插即用。电源管理器通过ID设置可实现多台级联同时管理，满足未来教室功能升级和设备扩展的需求。

方案总结：

本系统以“超高清画质、无损远传、一键式智能管控”为核心设计理念，通过视频采集、信号传输与分配、集中控制与电源管理等模块的深度融合，构建了从视频采集、传输、处理到显示、控制、供电的完整闭环，为国防科技大学打造了一个高效、稳定、智能的现代化多媒体教学中枢。
