会商中心音视频会议系统整体解决方案

　　　　

中控系统

中控系统主要是为了实现视频会议系统设备集中控制配置的，主要包括中控主机、poe交换机、无线AP以及中控平板组成，选用中控主机能够极大提升会议效率，减少与会人员时间浪费与管理人员学习成本。

系统拓扑

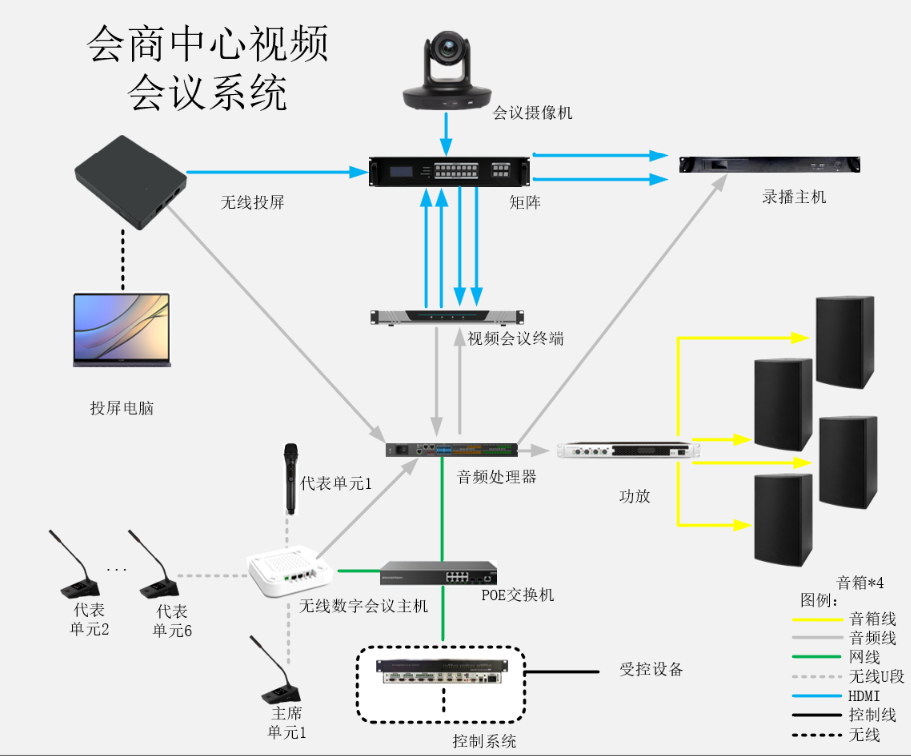

整体系统拓扑：

　　

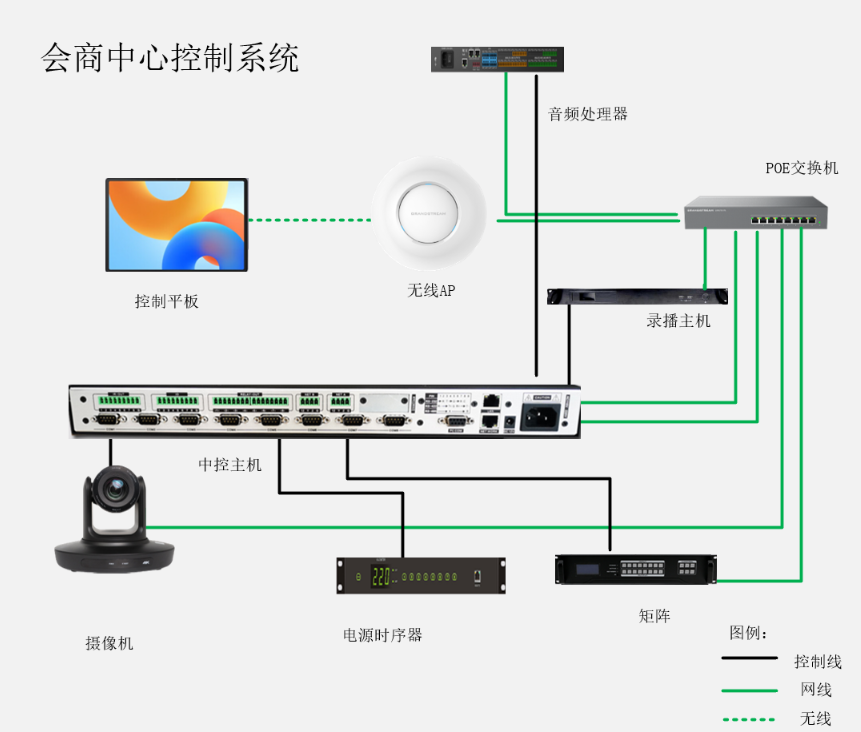

　　控制拓扑：

设备选型考虑

大屏切换系统选型

KTM-MIX-0808 混合矩阵就有无缝切换功能，能够给客户更好的体验，现在已用4进4出HDMI，后续可增加4路输入输出，且矩阵可更换板卡，支持其它类型接入。

KTM-WP-60S 企业级无线投屏能够极大提升投屏便捷性，并且支持手机等设备投屏。

数字会议及扩声系统选型

KTM-DCS-3069C、KTM-DCS-3069D无线鹅颈式数字会议系统单元采用特殊驻极体电容式双咪芯设，具备极高的声音清晰度，能够让与会人员更加清楚的听见发言人声音。

KTM-DCS-3060HW吸顶式无线数字会议为数字会议配套主机，传输高保真，传输声音更清晰。

KTM-MPA-D4350专业会议功放具有极低噪声设计，无人发言时会议室更安静。

KTM-PDF-8III音箱声音强劲，使所有人都能清晰听见声音。

视频会议系统选型

采用FARCOM远通FC-EP-5000FHDC分体式视频会议终端，具有全新的H.265视频编解码能力，提供双路全高清1080P60 视频编解码能力。支持双RCA、HDMI、卡农、模拟3.5mm线性四种音频输入， 支持双RCA 、HDMI、卡农三种音频输出解决方案；能够支持用户的各类应用场景。

配套KTM-VCC-UHD10HNU视频会议摄像机高清4K拍摄，使会议室设备能够清晰进入视频会议终端。

中控系统选型

KTM-CCS-3000集中控制系统主机具备各种方式，能够完全满足该会商中心解决方案。

　　

系统主要功能

完整的视频切换解决方案

混合矩阵切换器分配会议室输入输出的关系，让与会人员可以切换各种画面显示。

高保真的声音传输与扩声

无线鹅颈式数字会议系统单元能够录制发言人声音。

无线数字会议主机能够集中接收数字会议单元声音并传输扩声系统播放。

丰富的视频会议处理能力

FC-EP-5000FHDC系列终端能够开硬件视频会议。

KTM-VCC-UHD10HNU能够拍摄本地画面。

便捷控制能力

中控设备能够集中控制各类设备。

　　

系统设备配置清单

序号	产品名称	产品型号	品牌	单位	数量
1	吸顶式无线数字会议系统主机	KTM-DCS-3060HW	Kuntong坤通	台	1
2	无线鹅颈式数字会议系统主席单元	KTM-DCS-3069C	Kuntong坤通	台	1
3	无线鹅颈式数字会议系统代表单元	KTM-DCS-3069D	Kuntong坤通	台	5
4	无线手持式数字会议系统代表单元	KTM-DCS-3069DH	Kuntong坤通	台	1
5	数字会议无线单元充电器	KTM-DCS-PWR16	Kuntong坤通	台	1
6	8进8出数字音频处理器	KTM-DAP-0808	Kuntong坤通	台	1
7	1U D类数字功放	KTM-MPA-D4350	Kuntong坤通	台	1
8	8寸音箱	KTM-PDF-8III	Kuntong坤通	只	4
9	会议摄像机	KTM-VCC-UHD10HNU	Kuntong坤通	只	1
10	无缝混合矩阵	KTM-MIX-0808	Kuntong坤通	台	1
11	集中控制系统主机	KTM-CCS-3000	Kuntong坤通	台	1
12	4K分体式视频会议终端	FC-EP-5000UHDC	Farcom远通	台	1
13	企业级无线投屏	KTM-WP-60S	Kuntong坤通	台	1
14	8口全千兆非网管型交换机	GWN7701P	潮流网络	台	1
15	录播主机	KTM-ENC-RU4H	Kuntong坤通	台	1
16	无线AP	GWN7605	潮流网络	个	1
17	平板	MatePad 11.5	华为	台	1

Kuntong坤通作为视频会议设备厂家，提供适用各种情景的方案，如果您有指挥中心、智能会议室、报告厅等系统方案需求，不妨联系坤通工程师来根据需求量身定做设计方案！
